【原创】Beta_0422 基于Post Configurator开发的UG三轴通用后处理

CAP后处理——基于Post Configurator开发的UG三轴通用后处理

基于Post Configurator开发的UG三轴通用后处理,目前还是测试版,经过网友多轮上机测试安全,但是还是希望大家使用时仔细检查,上机前请自行确认。

该有的都有,欢迎大家一起测试,后续支持四轴和五轴!并将定制界面集成至【UG NX工具箱】https://www.ugnx.net/fx/600,敬请期待正式版。

支持NX11.0以上版本,在此推荐使用新版本UG NX软件。

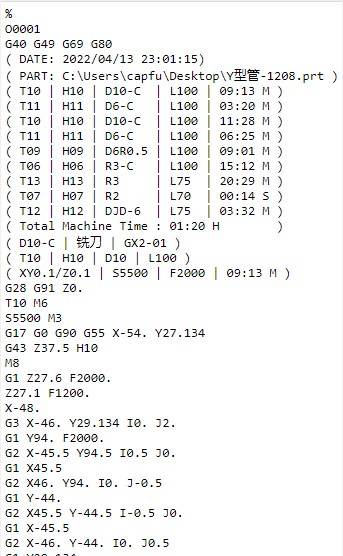

attachments-2022-04-5MOcf1106256e7714c3f3.pngattachments-2022-04-pyDFUg3J6256e77936a1c.png

 一 、安装说明

1. 将“CAP_Post”整个文件夹复制到 “D:\Program Files\Siemens\NX 2007\MACH\resource\postprocessor\”中。使用你的NX路径,可以用工具箱打开。

2. 打开“D:\Program Files\Siemens\NX 2007\MACH\resource\postprocessor\template_post.dat”文件

3. 将“CAP后处理,${UGII_CAM_POST_DIR}\CAP_Post\CAP_Post.tcl,${UGII_CAM_POST_DIR}\CAP_Post\CAP_Post.def ”复制到文件中,注意不要复制引号。

4. 不太懂的可以直接将目录下template_post.dat文件进行替换。

 二、 使用说明

1.进入UG编程模块后,可以搜索命令“后处理配置器”选择"CAP后处理"进行定制。


2022年04月22日 更新:

1.修改每次有G41时都输出D值,取消G40单独一行。

2.螺旋下刀强制输出IJK

3.修复个别打开报错兼容性问题


2022年04月18日 更新:(请安装0415版本的用户一定要更新)

1.修复使用G1为快速移动时不输出G54问题

2.修复多工序螺旋下刀缺失定位点问题


2022年04月15日 更新:

1.修复后处理构造器点“取消”导致UG闪退问题

2.去除Drill钻孔返回安全高度多余无效XY值

3.M3/M6/T1/H1等输出前导零,M03/M06/T01/H01

4.调整G82 P值单位为秒


2022年04月13日 更新:

1.删除G94

2.修复刚性攻丝其它模式不输出M29 S****


attachments-2022-04-C0uCrvoJ6256e78f14da9.pngattachments-2022-04-6kJYXXuy6256e795a1921.png

attachments-2022-04-WjA0sW2b6256e79fc95cc.pngattachments-2022-04-g6ZtiqZY6256e7ac6bf8c.png


 附件下载:压缩包内带安装教程
CAP_Post_Beta_0422.zip

  • 发表于 2022-04-13 23:12
  • 阅读 ( 4057 )
  • 分类:NX后处理
