分享UG NX钣金展开基本步骤

NX钣金展开基本步骤

跟大家分享一篇NX在展开钣金零件的基本方法步骤(高手可以飘过哦)

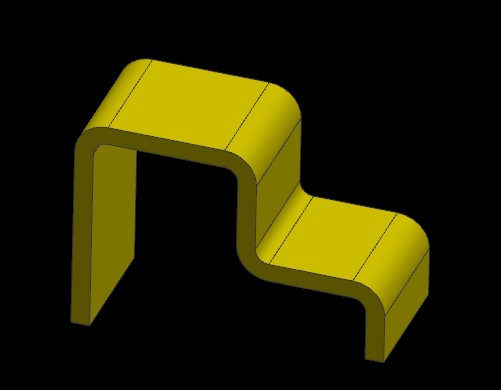

attachments-2018-10-Z1Zg75GQ5bb5b0095db44.png如果不是在做五金模具相信大家很少会用到钣金模块,但是也偶尔会遇到需要展开的工件,那么按照这几个步骤就可以完成这个简单的钣金展开。

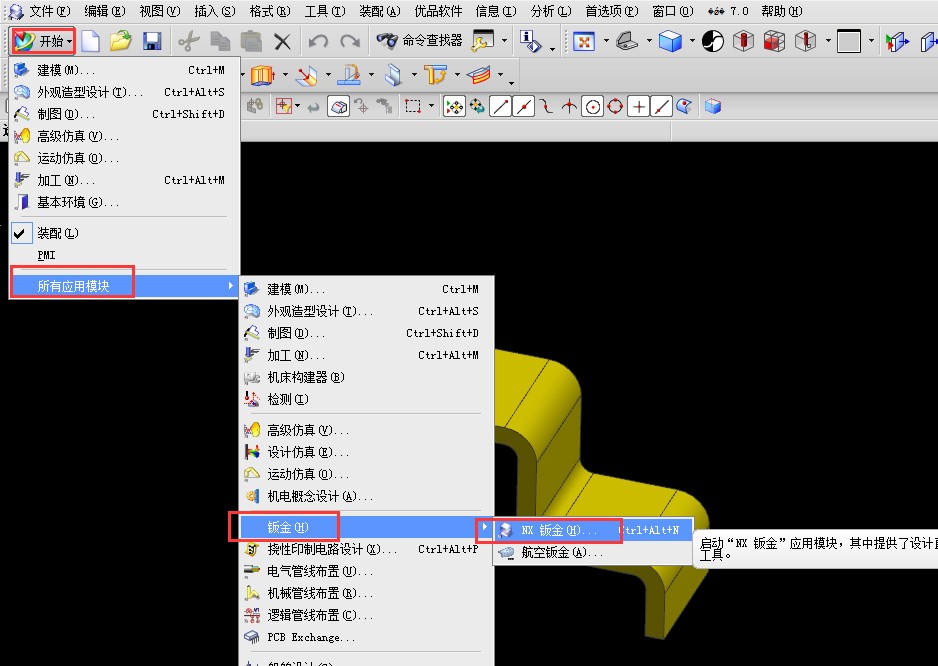

第一步:如下图所示

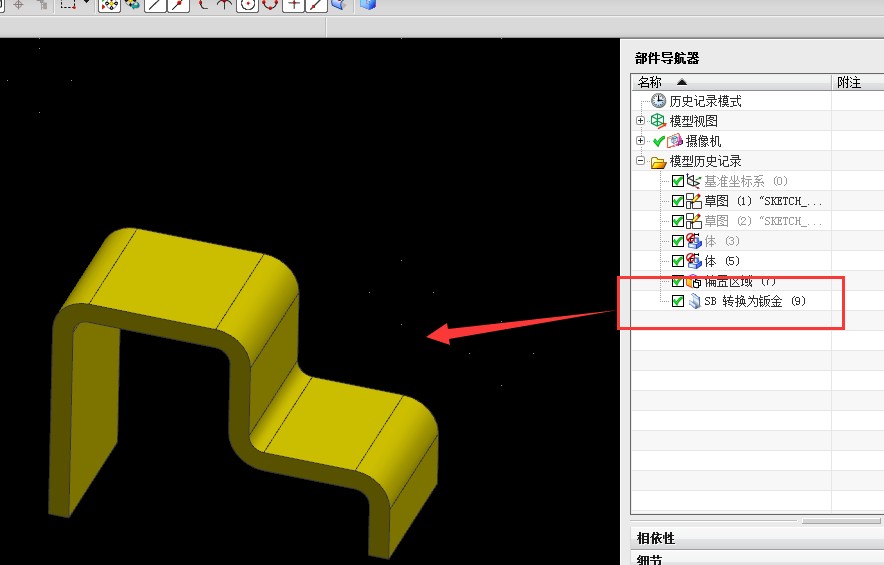

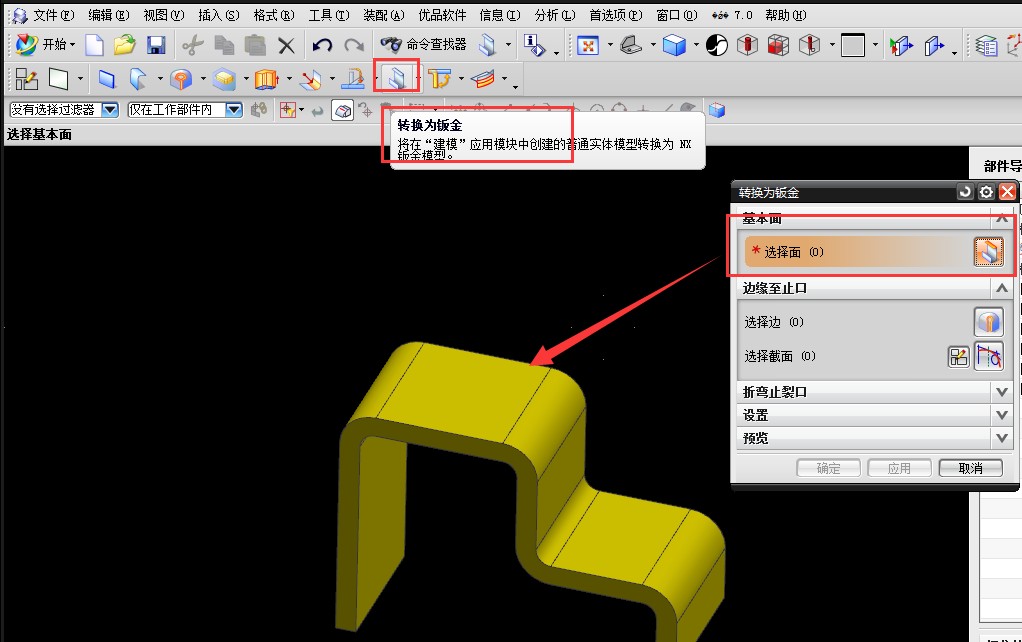

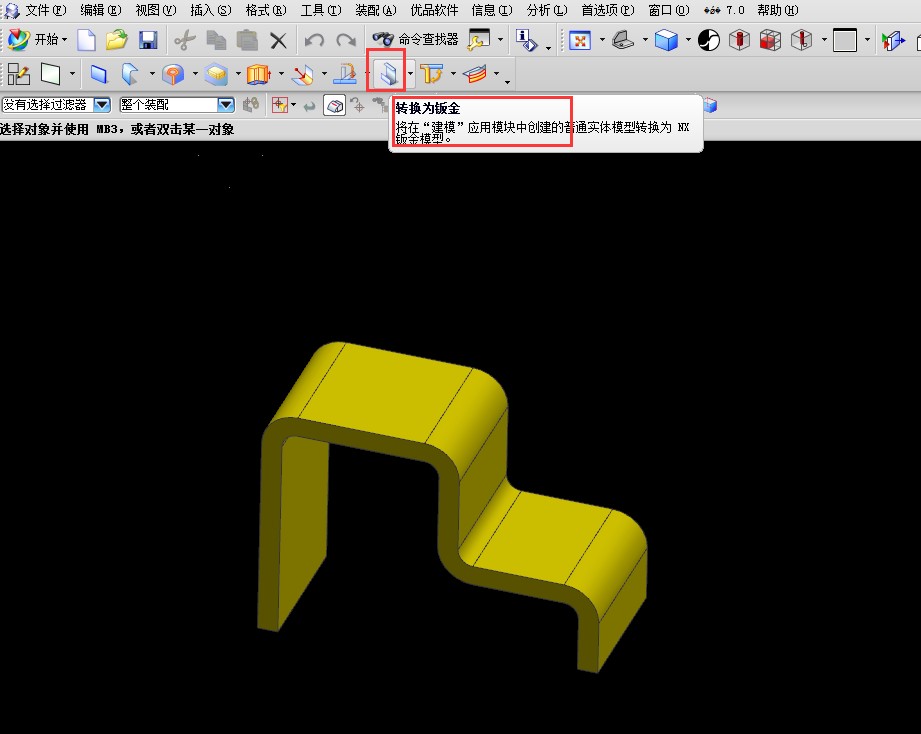

第二步:把零件转化为钣金零件

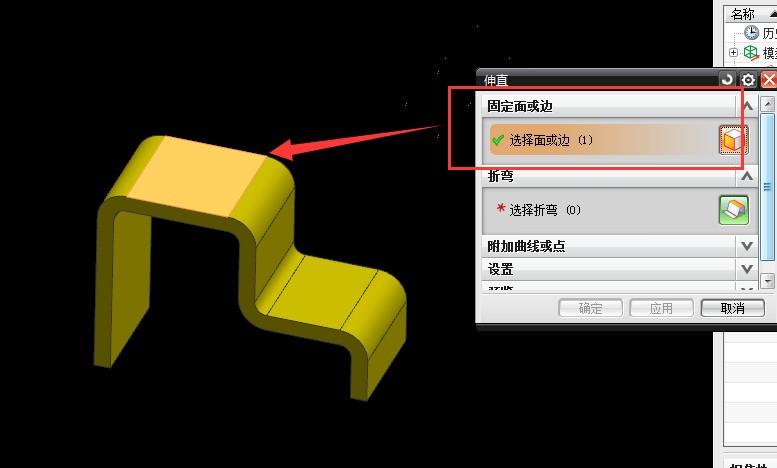

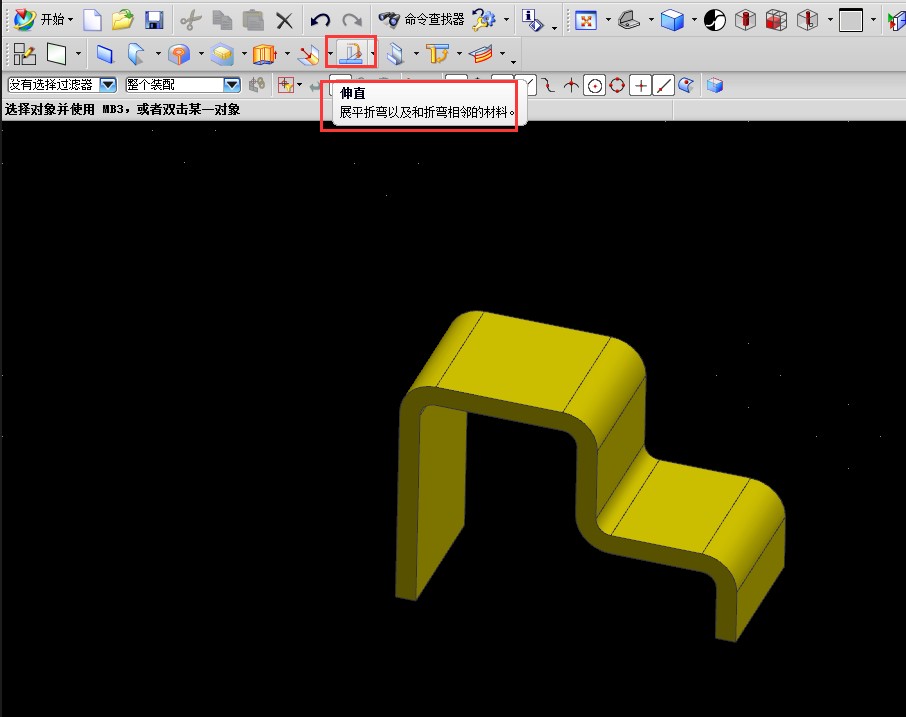

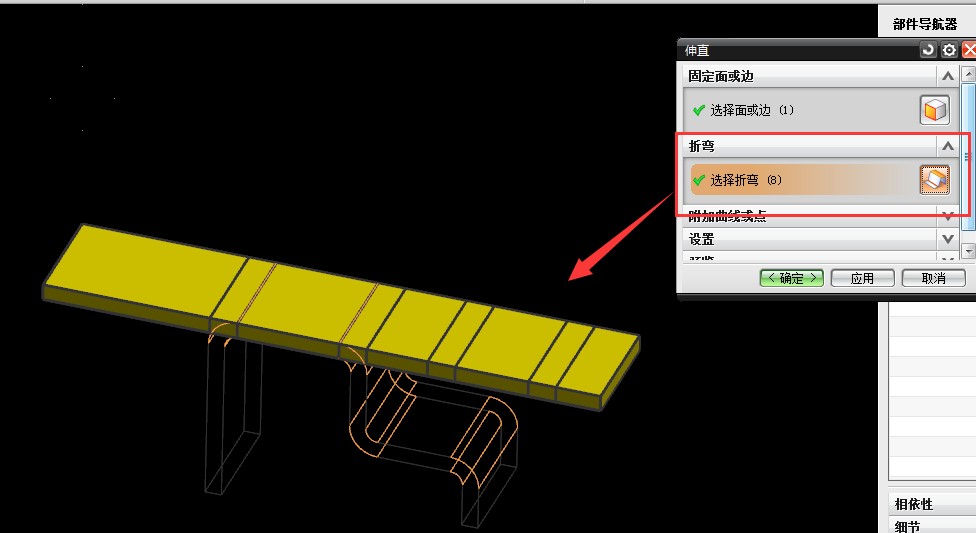

第三步:固定面选择一个部件表面

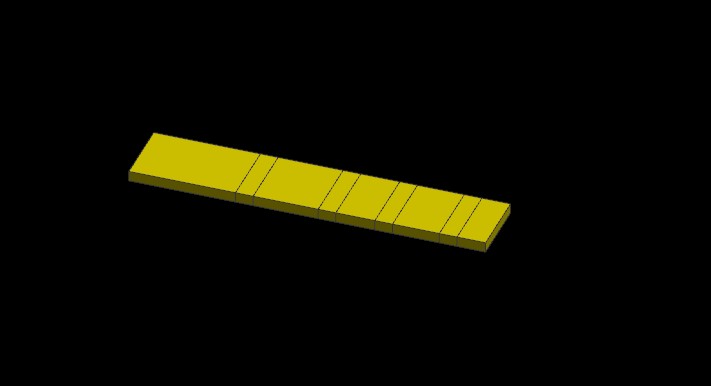

一个简单钣金展开就完成。(如果各位大师有更好方法技巧也可以分享出来给大家)
