NX五轴编程后处理选用CSYS旋转输出和3+2异面输出

NX编程后处理 选用CSYS旋转,五轴输出,3+2异面输出

      本人安周,自从接触到后处理这块,也是天天在摸索,研究,和其他软件对比,下面这个想法来源于 hypermill 当五轴程序时,坐标可以任意选!NX在这块比hyper mill更灵活,也更大强大,因为当3+2程序时,hypermill刀轴必须垂直加工面,NX就不一定垂直,当然实际加工中很少这么做,但是这也是预防出错的一个办法.完善后处理

这里声明一下!

       需要强大数学支持,解析空间线性变换以及各个坐标的解。

下来我演示一下!




接下来先做一个五轴刀路,来测试

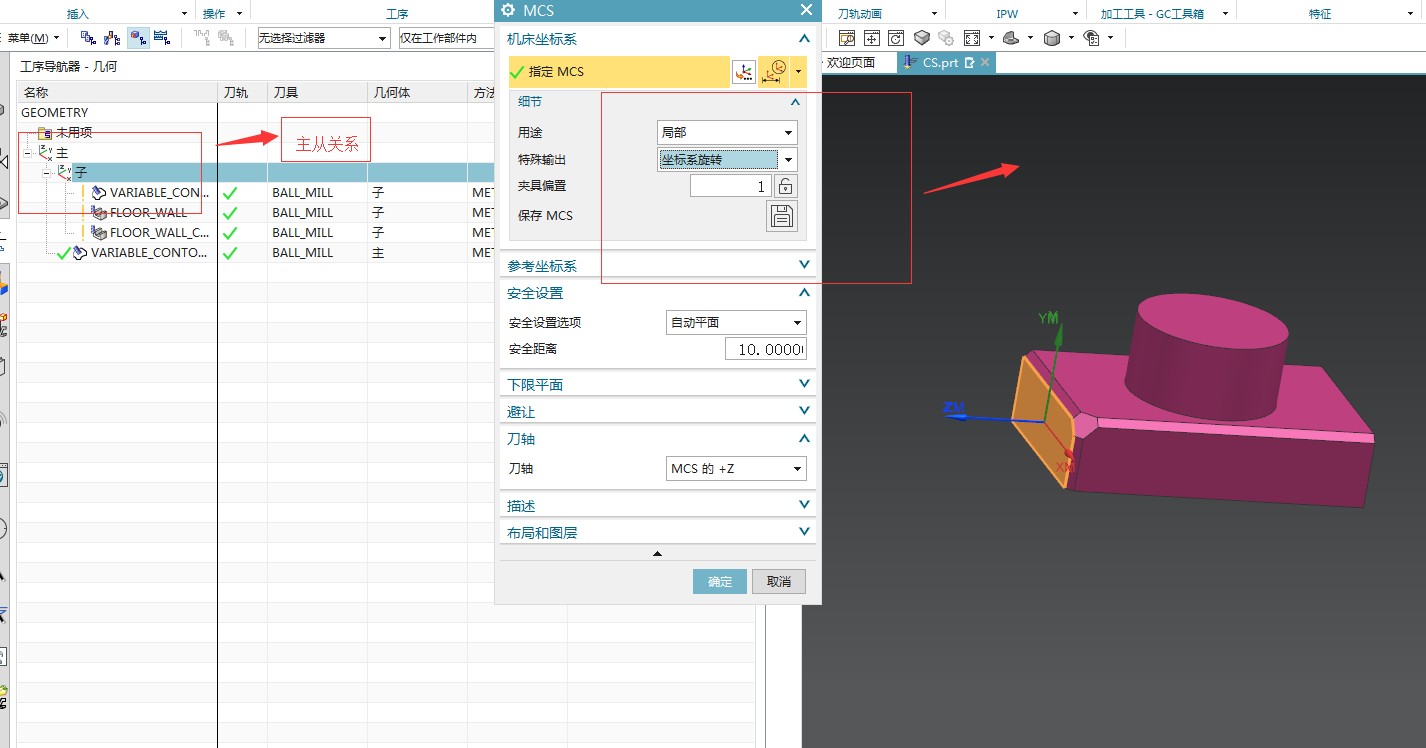

可以看到,选用的是子坐标系,而且子坐标系选择局部,坐标系旋转

attachments-2019-04-3BqgvwFZ5cc64b15c096a.

从刀轴的矢量可以看出来,程序是没问题的

attachments-2019-04-kjOOOcRQ5cc64b406c274.


接下里测试一下3+2,

attachments-2019-04-BooSYuiO5cc64c38777af.

可以看出,没有一个面是垂直于子坐标系的


attachments-2019-04-FvPGKo2i5cc64d4243f59.

attachments-2019-04-IZWxVrBf5cc64d706f648.

     NX软件更加人性化,开放,没有想不到,只有在前处理时不做限制,后处理才能发挥出更好的效果!这也是hyper mill不具备的!
