教你如何用NX快速删除空心腔体零件，变成实心模型
有的时候一些腔体零件，需要删除空心的部分，利用NX强大的同步建模技术可以完成你想要的结果。
看到有网友求助，如何快速删除空心或者腔体类似的零件模型，看到有网友说用抽取片体再缝合成实体，这种方法不可取，这是一种笨方法，虽然也能达到效果，但你要知道实体模型一但抽取B曲面或者进行缝合后，会产生模型公差，这样对于我们工作来说是尽量避免的。同时也有人说删除用同步建模的删除面，但这里面也有一个选择技巧。

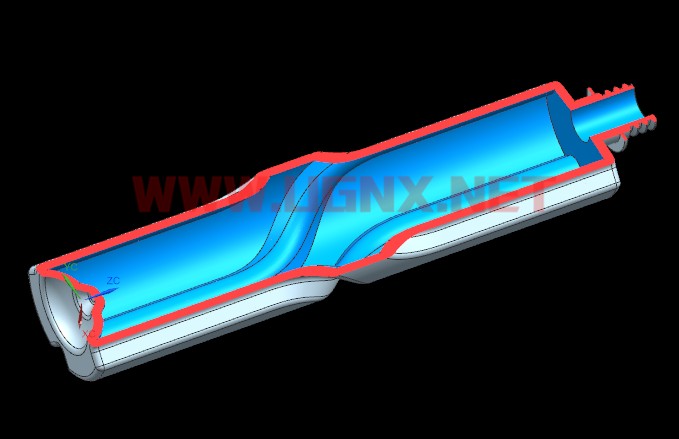

下面我来给大家分享一个比较典型的案例。
解决方案：
采用NX同步建模技术，一步可以完成。

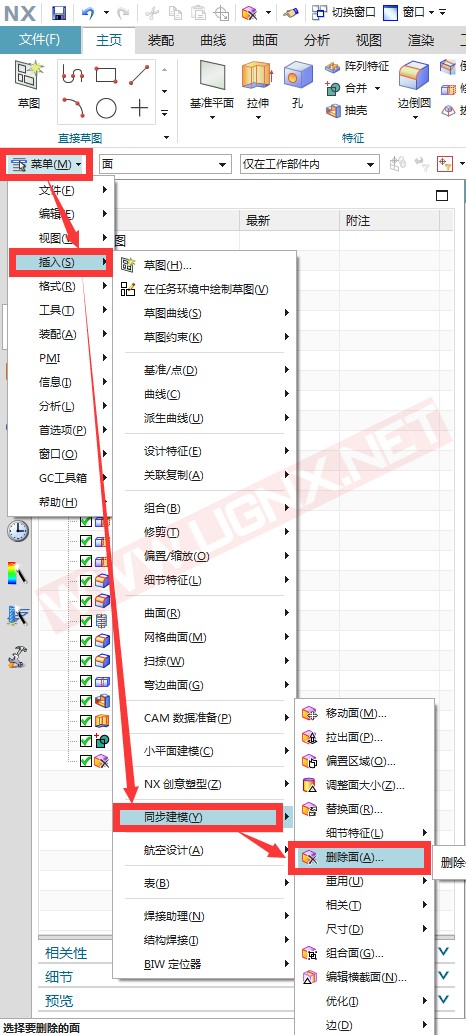

1、在NX菜单上——插入——同步建模——删除面。
2、然后在状态栏上的【面规则】里选项【凸台面或腔面】，然后选择你要删除的腔体。
3、这时如果你的模型不是特别复杂，腔体分界比较清晰，系统就可以一步完成你要删除的，然后点击确定即可。
最终结果如下，高效、快速，完美！
网友的求助：
