分享NX12.0升级后最新测量方法，你适应了吗？

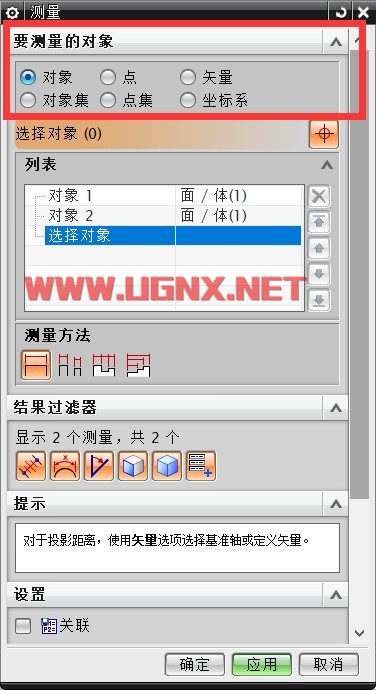

大家好！第一次分享希望能帮助到你们。这里有六种对象类型选择，在这里用第一种来映射其他五种，就不逐个说明了。下面说测量方法了第一个是自由（其实就是两个对象），是测量两个对象之间的...
大家好！第一次分享希望能帮助到你们。这里有六种对象类型选择，在这里用第一种来映射其他五种，就不逐个说明了。下面说测量方法了
第一个是自由（其实就是两个对象），是测量两个对象之间的。如果选多了它就会提示你的 如下图
第二个是对象对（其实就是对象组，每两个为一组，可以选多组）如下图测量了三组对象
第三个是对象链（和尺寸链一样就是连续测量，下一个对象都是与上一个对象为基准的），看下图吧（看不同颜色的矩形）
第四是通过参考对象（可以选多个对象，但每一个对象组都是以你选的第一个为基准的），看下图红色圆圈的为参考对象
到了结果过滤器了
选两个曲面的结果要说明的是 中心到边的最大距离（其实就是第一个对象的中心线/中心点 到第二个对象最大距离的边） 边到中心的最大距离（相反）。
第二个 曲线/边 其实就是测量长度 要注意的是它不能一次测量相连的或者相切的曲线（也就是结果是每一条曲线都是单独的） 它会测量出端点的坐标（如果是圆弧会测量出中心点和半径 如是样条会测量出最小曲率）
第三个没什么好说的就是测量角度 内角/外角（360-内角）/补角（180-内角）
第四个是测量面 结果就是面积和周长
最后一个就厉害了 自己看图 要说的是 这里的重量和密度（这两个数据是与材料有关系的.指定不同的材料结果是不同的）
下面就指定不同的材料看看
ps：有时候选择的时候选不上你想要的结果（过滤器是很好的助手）
