NX后处理四轴圆柱、五轴球形移动,去除多余角度值的解决方案

UG NX 中区域间的快速移动,设置为“圆柱“或“球”,是个很好的方案。 可以在生成刀路时,很直观的看到在移刀过程中是否有碰撞和干涉。 但是,在我们做后处理的时候,可以看到G00快速移动的时候...

UG NX 中区域间的快速移动,设置为“圆柱“或“球”,是个很好的方案。

可以在生成刀路时,很直观的看到在移刀过程中是否有碰撞和干涉。

但是,在我们做处理的时候,可以看到G00快速移动的时候,有很多角度值出来,

这是编程人员不愿意看到的,是代码多了占空间,是有的机床在快速移动转角度的时候,机床容易抖动。

需要解决这个问题,那就是去除多余的角度值。现在,有了个以下的解决方法:

在后处理中添加一个UG NX自带的定制命令:pb_cmd_combine_rotary.tcl

按里面的说明操作(详细说明在PB_CMD__combine_rotary_check开头):

# - Add PB_CMD__combine_rotary_init to Start of Program marker
# - Add PB_CMD__combine_rotary_output to Linear and/or Rapid Move events
#   before any blocks to be output
# - Add PB_CMD__combine_rotary_check call in custom command PB_CMD_before_motion

四轴效果如下:

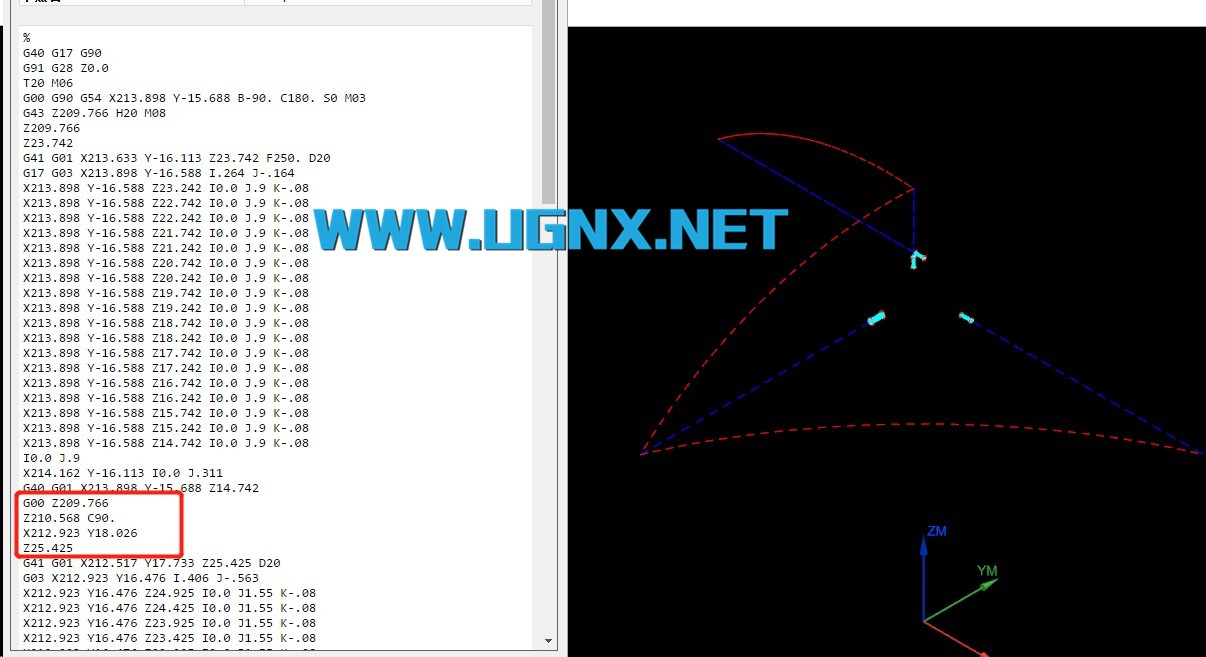

五轴的(特征孔铣):


留两NC文件,供大家比较效果:

AC.NC

NOAC.NC
