分享NX螺纹策略-螺旋刀路解决方案
NX螺纹策略-螺旋刀路意思
有朋友说NX螺纹策论里边的螺纹刀路不起作用!闲来无事随便分享下！
一、简单拿单刃搞下，连续转圈圈到底，螺旋刀路设置0
侧视图如下：
俯视图如下：径向咱就默认做1刀
二、我们先后处理来看看 ！螺旋刀路设置0 只有一个转圈圈程序！图片如下：程序号 01-0

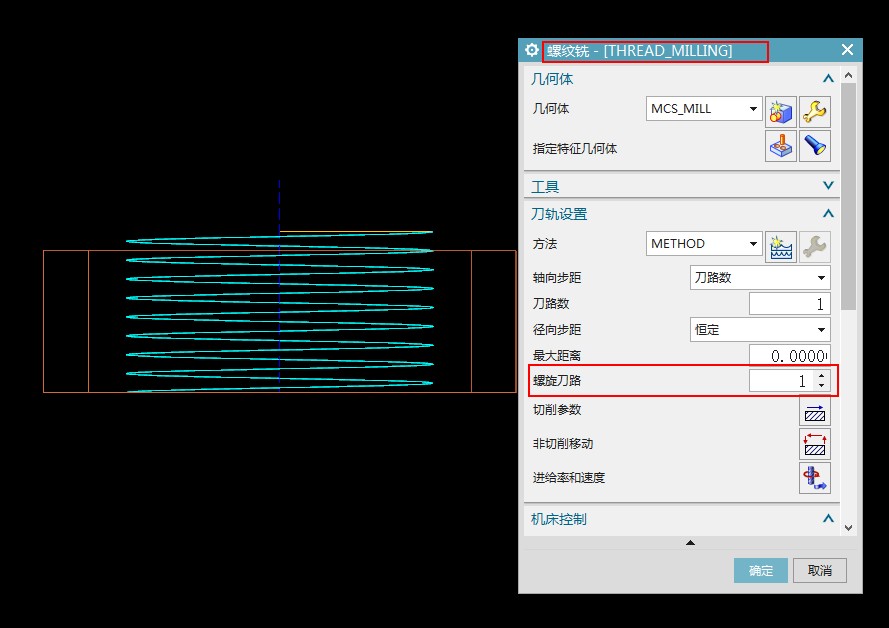

三！我们把螺旋刀路选项设置下！改成1 如下图：
四、我们再看下修改成螺旋刀路数1的后处理的程序 ，又多加了一步转圈圈程序 如下图：程序号 01-1 （这个一般用于最后一刀径向0切削光刀）
也就是螺旋刀路改多少数值就多重复走几次！径向无数值改变！
下边是对比图：
