5 UG10.0怎么做圆柱面上的螺旋键槽呢？用扫掠或缠绕投影曲线创作曲面修剪都不理想
最佳答案 2019-12-30 06:21
UG建模圆柱螺旋槽模型下载：螺旋槽.x_t

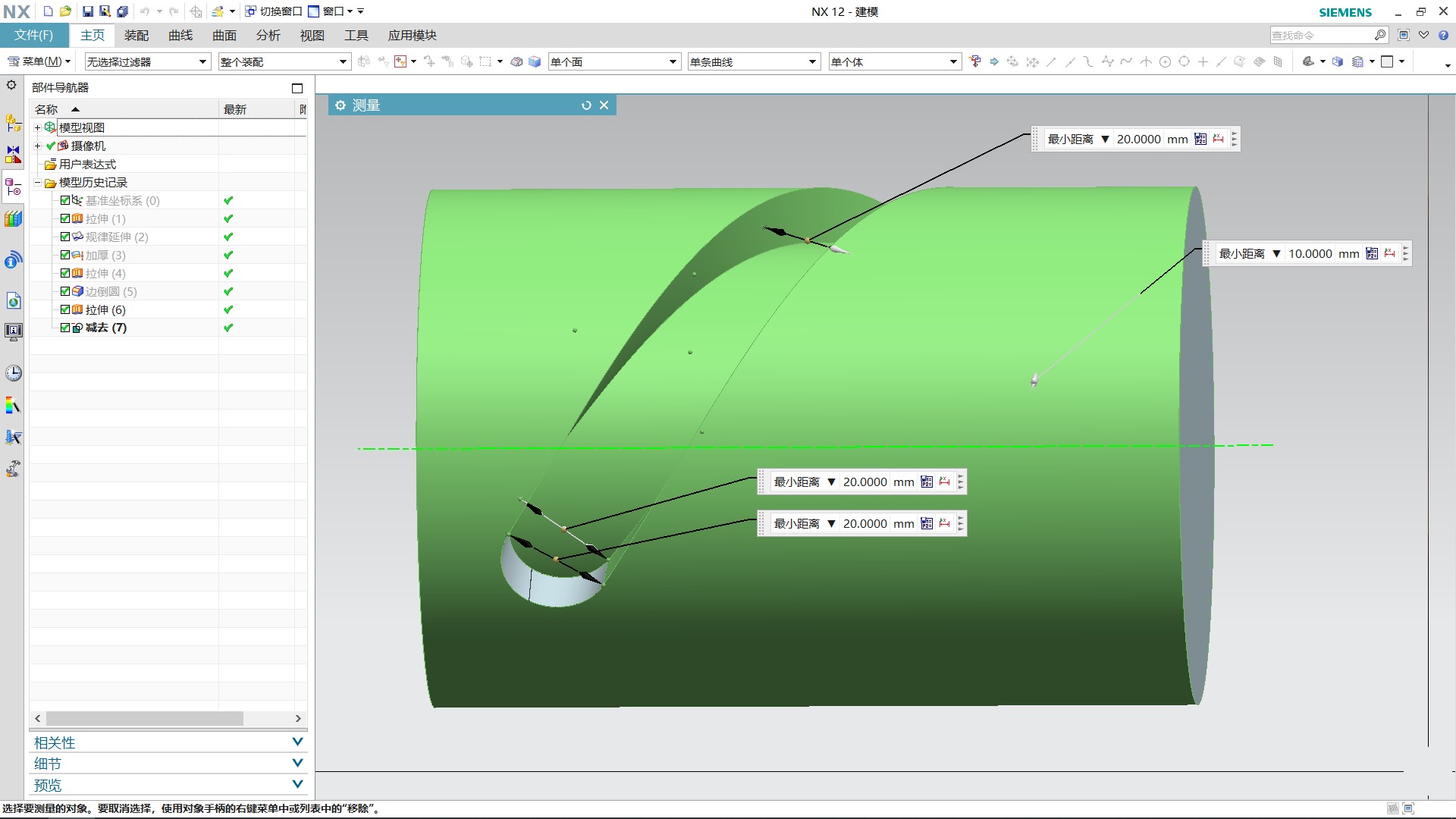

看看这个是不是你想要的结果，如果是，我再教你画法。
================================
UG等宽螺旋槽画法：
思路：螺旋槽最重要的是宽度必须要等宽，所以我们用偏置曲面的画法，这里有几个关键步骤，按下面的操作：
1、先画个你要的大小的螺旋槽圆柱。
2、用【偏置曲面】命令，偏置螺旋槽底面。
3、用【螺旋线】命令，螺旋线直径和圆柱直径一样，画出你要的螺距和螺旋槽总长度。
4、将画出的螺旋线通过【投影曲线】命令投影到第2步中的螺旋槽底面上，关键操作：（投影方向：沿面的法向）。
5、用【通过曲线组】命令，将螺旋线和已投影的曲线作出一张法向垂直于圆柱面的曲面。

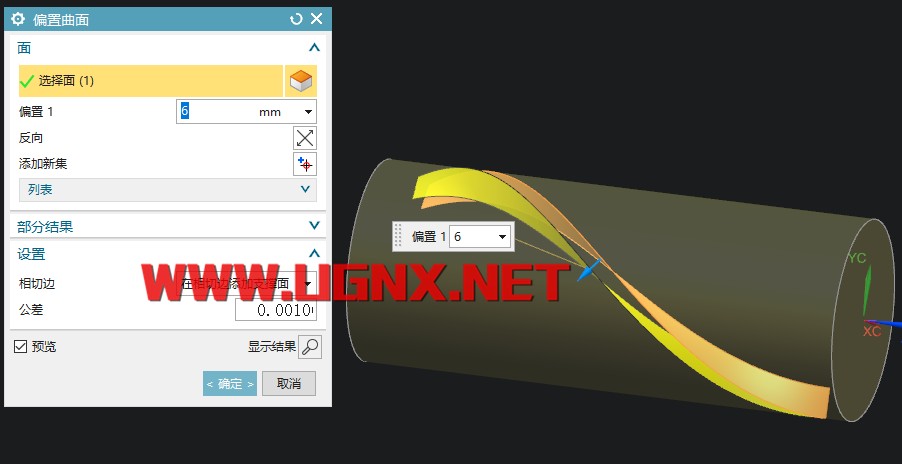

6、用【偏置曲面】命令，分别向两策偏置你要的螺旋槽宽度的二分之一（对称偏置），此操作就是为了保存螺旋槽的绝对宽度。
7、用【加厚】命令，将第5步做好的螺旋槽中心曲面随意加厚（为的就是创建个实体）。
8、用同步建模中的【替换面】命令，把第7步创建的实体螺旋槽侧面、底面、顶面都替换成我们前面做的。
9、用布尔运算【减去】命令，减掉做好的螺旋槽实体。
OK~大功告成。
如果觉得我的回答对您有用，请随意打赏。你的支持将鼓励我继续创作！
其它 7 个回答
我刚上这个网站，不清楚怎么提问，不会查看，现在会点了。
你可以 发布悬赏 冲点金币 上个图 人家帮你解决
对比下你在爱好者的提问，还不知道原因吗
有图纸或者要求吗？来个实物图片也行呀，大家才好给你指点。
如果你就想练习一下，那这个就方便些。
最简单的方式是高版本的扫掠体，不过也要挺多步的。如果是通用办法就更麻烦了，不知道还有没有更方便的做法。

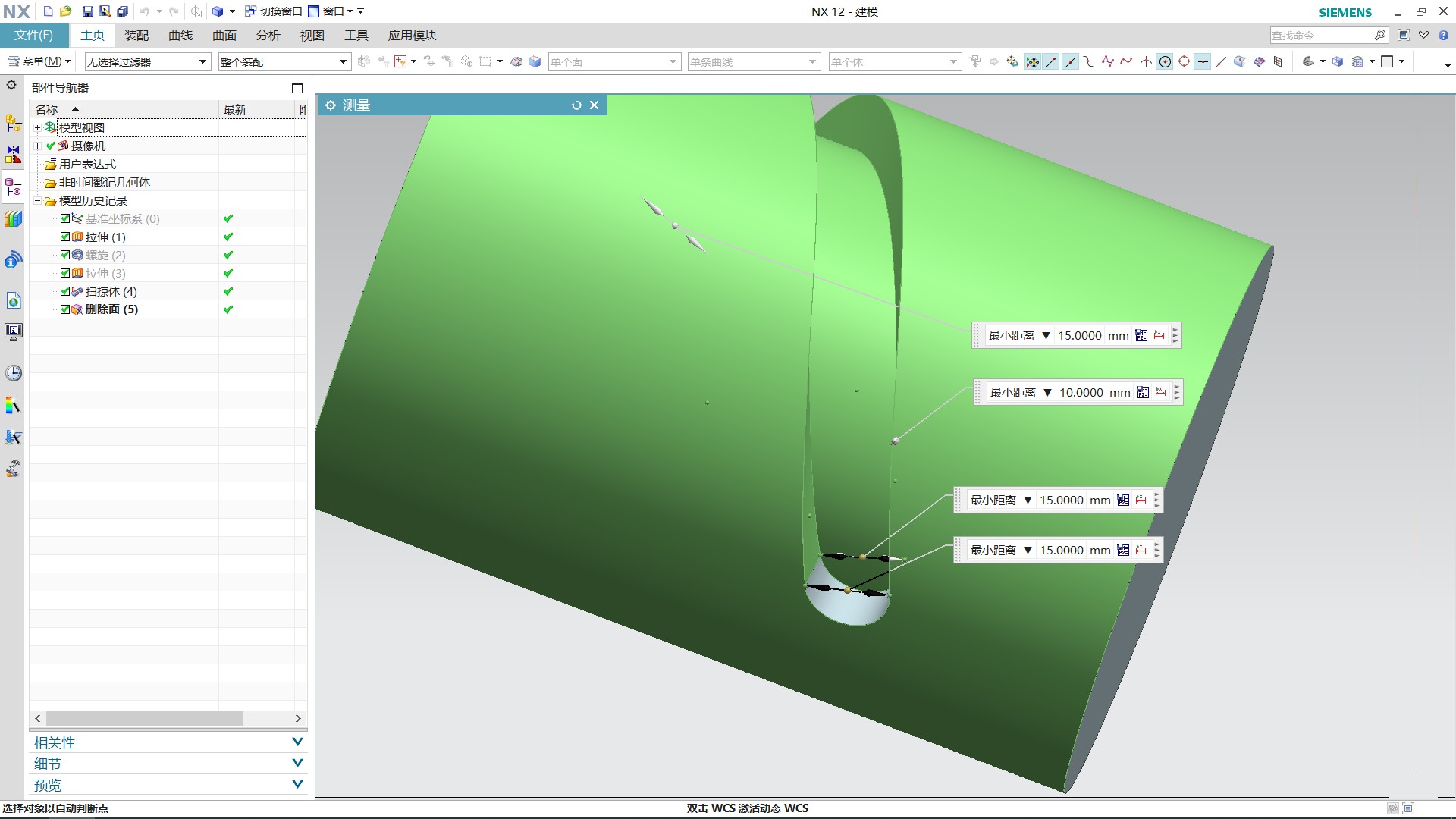

扫掠体
通用方法
如果槽线已经做好了，那接下来一步就能搞定，看下图。
