20 NX12.0.2平面铣加工如何实现4条边两边相切两边对中?

图任意,只要过程,选四条边,两边相切,两边对中,对中边加负值时不影响相切边,中间加两个辟空区最好了。


请先 登录 后评论

7 个回答

安周 - NX后处理,多轴仿真
擅长:后处理,仿真

关于平面铣选四条边,两边相切,两边对中,对中边加负值时不影响相切边,最终效果图,一边相切,一边对中,来看看下面的步骤

attachments-2018-07-DlrE7ee55b4c90d5f0d08.

第一步,画出如上图曲线,或者选择已有的边,全部选择相切

attachments-2018-07-ygEkfJPN5b4c91c86f2b1.

第二步,添加新集,选择封闭轮廓曲线

attachments-2018-07-YTdejCf35b4c923a627eb.选择往复,生成

attachments-2018-07-C44HWYhM5b4c928bb2704.

关于 对中边加负值时不影响相切边
第一步,选择下面对中封闭轮廓,然后给余量,可正可负,然后生成刀路

attachments-2018-07-2V5C7U8S5b4c939f68375.
attachments-2018-07-XIXwhuMh5b4c93cad2646.

以上属于个人观点。

请先 登录 后评论
机械人 - NX

低壁加工策略

attachments-2018-07-qE92lEuA5b4c65e978a67.png切削区域

attachments-2018-07-fXwDTaIG5b4c660b55643.pngattachments-2018-07-jJRFBmug5b4c663a6adc7.png指定壁attachments-2018-07-u1OJcPj95b4c66709f742.pngattachments-2018-07-hM4cVQmJ5b4c66b25f118.png


切削参数   空间范围   延伸壁  attachments-2018-07-t83G2jyf5b4c675b3998f.png


生成  OK


切削模式看自己喜好

请先 登录 后评论
三纹鱼

这种操作累死人,怎么简单怎么做

请先 登录 后评论
A 是我

attachments-2018-07-QsOec7zO5b4c6a6dc4b31.png是这个意思吗  在边上加上刀具偏移

请先 登录 后评论
NX用户12

不要被我传的图片误导了,我就是不希望是那种结果,中间刀路是相连的,”从外部“(长边)(切线边)进刀,圆边对中,直线边相切,对中位是可以调余量的,相切边始终保持相切,中间留几个小区不加工,但是刀路还得相通,不能一边一个单独的刀路。

请先 登录 后评论

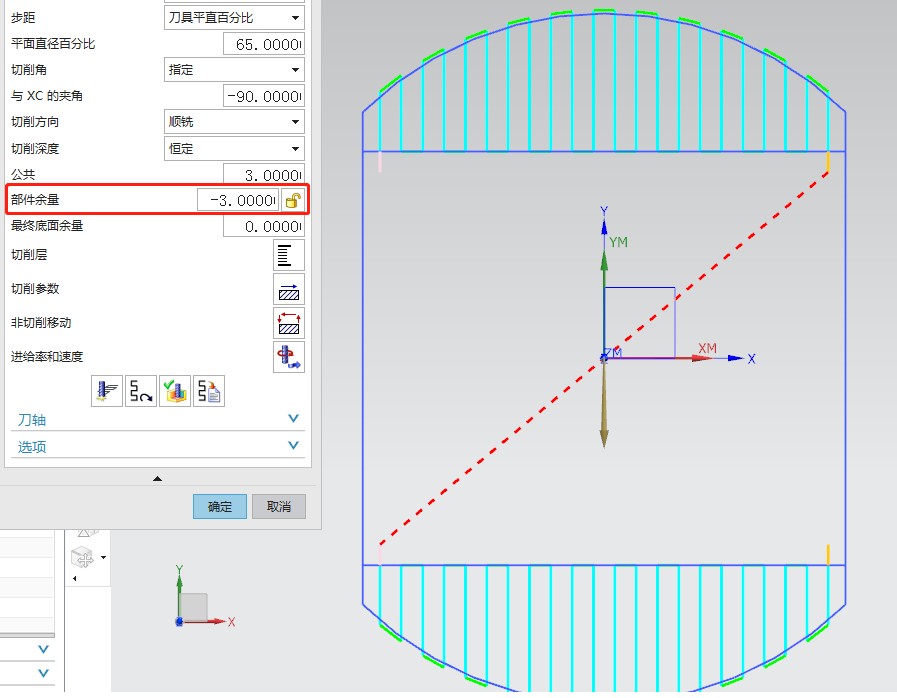

attachments-2018-07-MenqrJcN5b4ea85cd8636.pngattachments-2018-07-AbA7j8q05b4ea88ac1b33.pngattachments-2018-07-xRqDUjTr5b4ea881ef899.png应该是这样的效果吧?

请先 登录 后评论
右手笛卡尔坐标系
我觉得你应该画出来,想让刀路是什么样?这样比文字描述直接
