螺旋进刀，弹簧刀路底部补齐，一刀活，精加工刀路省略！
UG NX四轴编程练习题：螺旋槽加工（经典案例）
这是一个已加工出来的工厂零件，由NX网友提供，现在简单改变了下，分享给大家做练习。
题目要求
软件：UG NX
版本：不限
精度：不得过切
练习奖励
做出效果者：奖励 5 金币鼓励。
按要求做出：奖励 20 金币。
PS：为了更方便区分，上传图片前请把模型颜色自定义，并且可以多来几张图片，整体的、放大特写的，对自己的结果满意者，prt文档发到老叶邮箱：SIEMENS_PLM@qq.com，同时说明 ，这只是给大家一个练习的机会，希望不要蒙混过关，不会没关系，大家可以切磋交流。
附件下载：
30 个回答

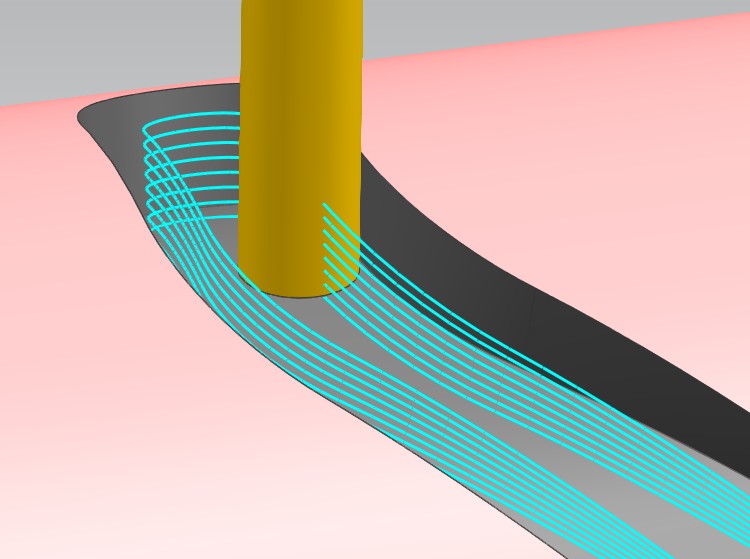

新手做的刀路，不足之多多指教。开粗加精光。
好东西要顶。。。。。。。

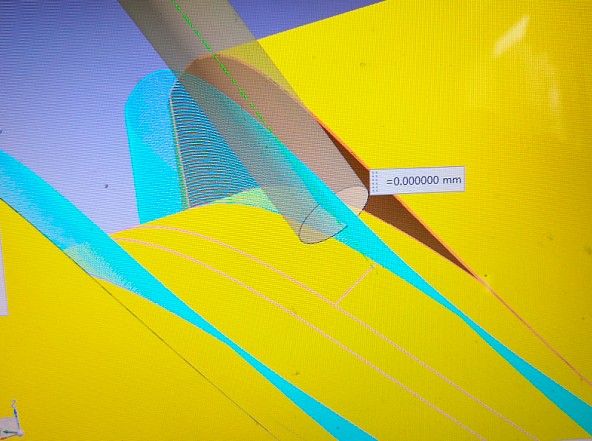

我第一次用的UG10.0做的，第一次，中心走一刀开粗（多层）。然后用的多轴外轮廓二粗，再用的外轮廓精加工侧壁，复制第一个刀路，走底面一刀精加工底面。UG模拟出来OK，但是上VT发现撞机了。仔细检查侧壁有几个面和底面不垂直，实际外轮廓出来是五轴刀路。后处理出来，很多点缺少A。所以模拟撞机了。

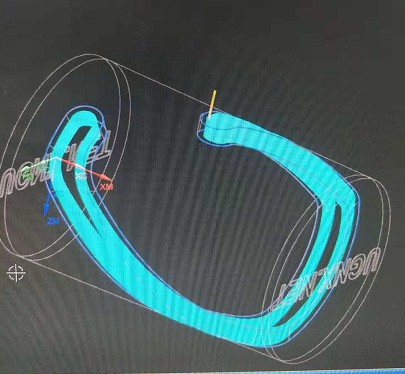

后面把所有操作都用偏值曲线的方法做四轴刀路，但是侧壁有的地方有残留，刀路如下：

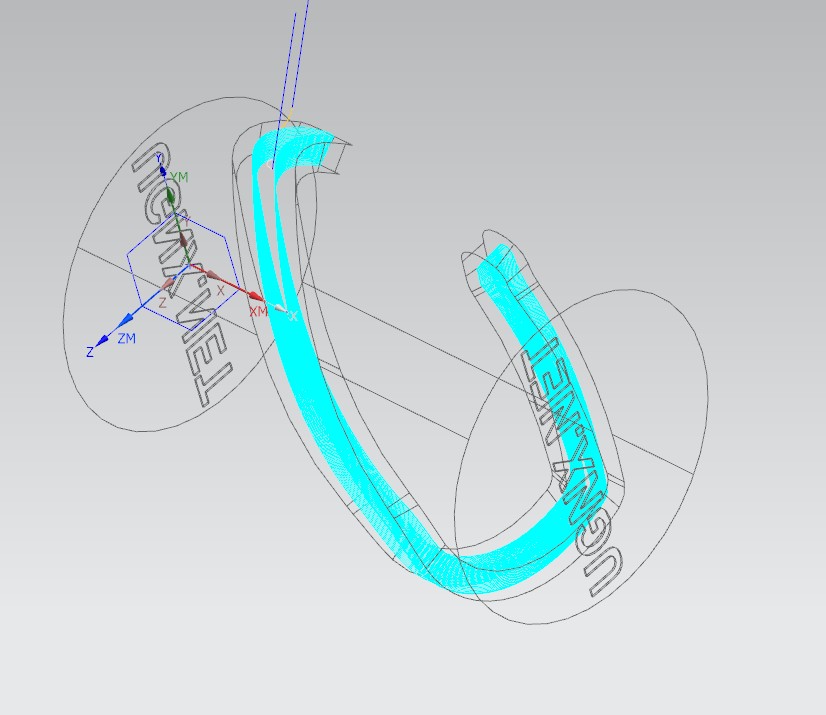

然后用10.0的流线做轮廓的加工，但是刀路不完美，后换UG12.0，用可变流线。侧壁完美，后处理出来也正常，纯四轴刀路。
唯一的就是可变流线只能用球头刀，根部有一个圆角：
可以根据图纸要求或实际使用要求，做不同的取舍吧。
如有说的不对的地方，请指正。
不过切，但就是驱动做不好，所以是五轴刀路
菜鸟也来一下不知道对不对。。。
- 新手刀路、不足之处请指正
已完成，并发到老叶邮箱。
