5 UG NX1899测量距离命令在什么地方?

UG1899有测量距离这个功能吗?在什么地方?

请先 登录 后评论

4 个回答

兼职模具设计

https://www.ugnx.net/fx/146   参考此帖   这就是你要的答案

位置在 分析-测量   也可以用命令搜索功能搜索老版本的测量方式



请先 登录 后评论
beyondsue

在分析,测量里面了!集成在一个命令里面了

请先 登录 后评论
amethyst4567

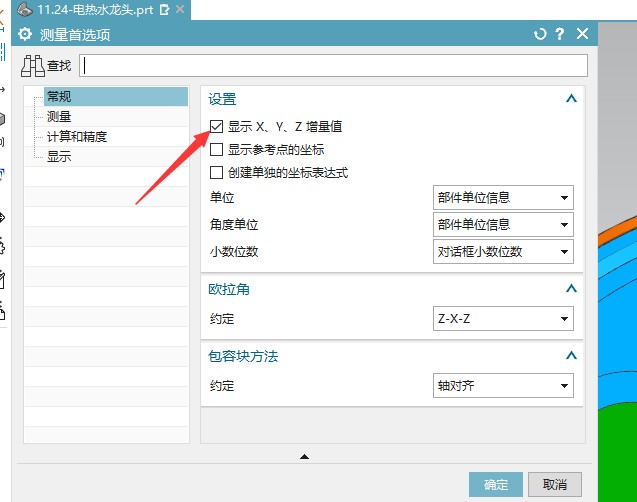

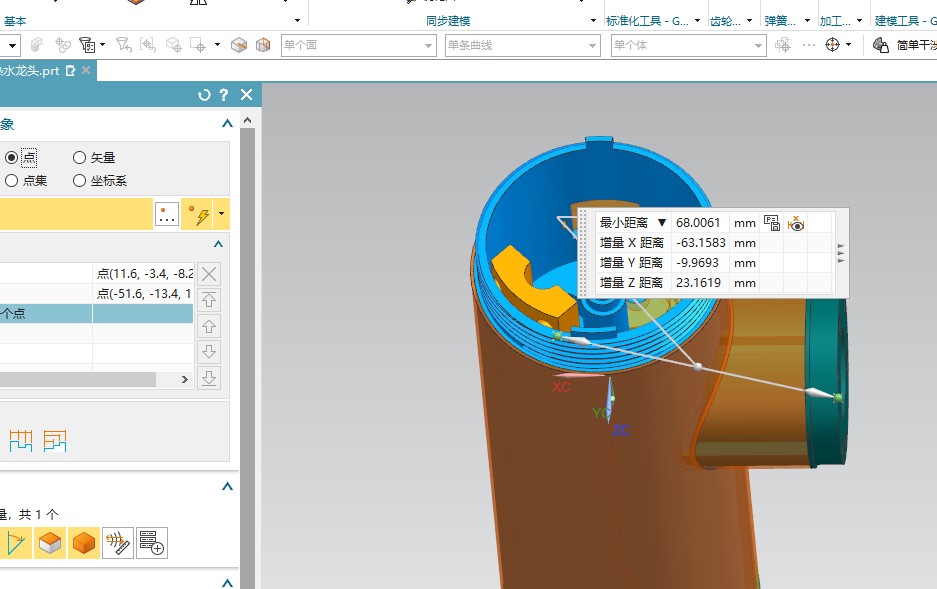

如果是点之间的距离,就要选择点.如果是某个点到面的距离,就要先切换到点选项,选择点.然后再切换到对象选项 选择面...总的来说,部分用法比之前的麻烦了.但是目前的版本,一次测量,可以包含更多的信息. 你也可以在测量设置内attachments-2019-12-TZUkqmWi5e0a971f8f46b.pngattachments-2019-12-wl1cu3RE5e0a973185c64.png勾选这个,那样测量结果就会直接这么显示了attachments-2019-12-s0UvteTb5e0a97531d7d9.png

请先 登录 后评论
强迫症患者

测量改版了  没有老版本的测量方式了  要想用新版本就得试着习惯,  没办法的事

请先 登录 后评论
