5 UG编程工序模板命令图标怎么改成自己的自定义图片?

如何才能把自己定制的UG刀路模板上面的小图标图片更改为自己制作的图片,请大师帮忙指导一下。

请先 登录 后评论

最佳答案 2020-09-25 21:42

就是加环境变量的,这样有什么意义呢?

UG NX编程命令图标自定义方法

第一步:准备好你自己做的图标文件介绍图片,这个图片文件必须是bmp格式(不支持jpg和gif),比如:1.bmp。

图标文件建议50*50,介绍图片建议260*180

第二步:新建环境变量,让NX软件知道你的图标文件存放路径。

变量名

UGII_BITMAP_PATH

变量值

你的图标(位图)存放路径, 比如我的是:F:\NX网专用图片



第三步:制作加工模板文件,文件名为prt格式,方法如下:

新建文件—进入加工模块—插入你要制作模板的工序,然后在工序上—右键—属性。

attachments-2020-09-dvDaoqwu5f6de23bc7f7f.png在CAM加工工序属性的【常规】选项里,填入你要命名的工序名称,也就是命令名称。注意:这个名称要与图标名称一致


在工序属性里可以定义图标文件、工序预览图片、文字描述(可以有三段)。


最后,保存模板文件,并重启NX软件,然后新建文件进行测试。


attachments-2020-09-KK3eoaVp5f6ded40d9f23.png加载模板文件以后,再新建工序,就会显示制作结果了:


总结一下几个关键知识点

1、一定要新建环境变量UGII_BITMAP_PATH,不然软件无法找到图标路径。

2、工序名称(在属性-常规里修改)一定要改成和图标文件名称一致(因为这个是软件系统自动读取的,而不像预览大图一样指定任意名称)。

3、保存的PRT文件被当作模板加载并保存后,在历史记录里点击打开模板文件,注意标题栏文件名后面显示一个锁的话,要先关闭,再打开,即可自动解锁。不要带锁的时候一直在修改模板,等你要保存文件的时候提示模板文件只读无法修改就悲催了,白费了力气。


请先 登录 后评论

其它 5 个回答

得与馈

attachments-2021-10-tXg26xhv61591fe0ca33f.png默认模板名称和自设模板名称不一样的兄弟

请先 登录 后评论
NX2019

attachments-2022-05-XGU6NeUi626eae4e867c1.png谢谢叶总,但是为什么还有几个图片试了N次都换不掉呢?

请先 登录 后评论
陳介昱 - 應用工程師

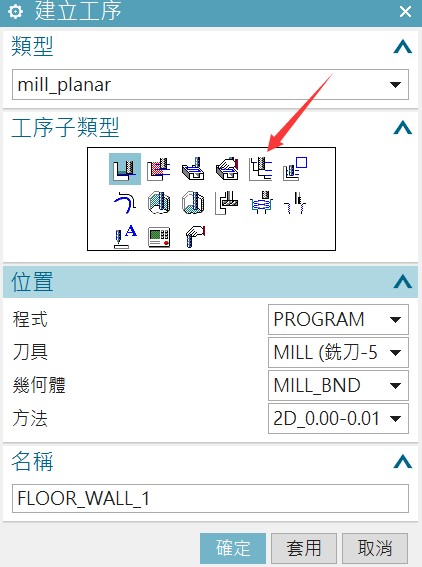

attachments-2021-07-FdDvlNWe60fcf0815406f.png請問一下,如果想要用原本圖片,路徑在哪裡,一直找不到


请先 登录 后评论

工序子类型里面的图片,怎么更新不过来啊,预览图都更新过来了

请先 登录 后评论
--
有没有别的变量了
请先 登录 后评论
